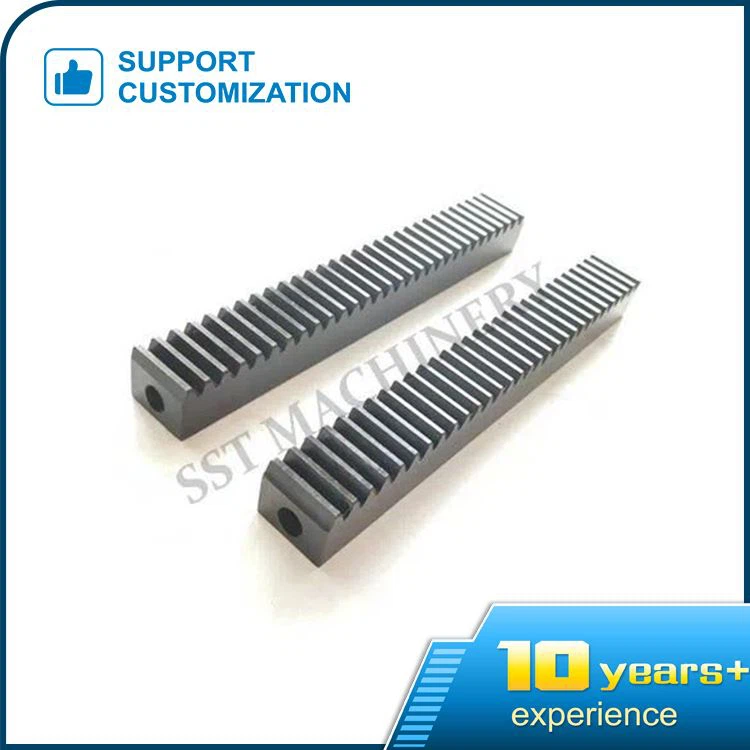

Estante de engranaje plano

Selección de tipo, instalación y lubricación de la rejilla de engranaje plano:

1. Selección de tipo deEstante de engranaje plano: El módulo es el valor que indica la forma y el tamaño del diente del engranaje . solo cuando el módulo y el ángulo de presión de los dos engranajes son los mismos que se llevan a cabo la transmisión de unión .

M=d/z, donde d es el diámetro del círculo de referencia; Z es el número de dientes . más grande es el módulo, más fuerte es la capacidad de carga .

Módulo común: 0 . 5, 0.8, 1.0, 1.5, 2.0, 2.5, 3.0; De acuerdo con la aplicación real, el factor de seguridad de la fuerza de referencia * de la fuerza de referencia * será menor que la fuerza de transferencia permitida.

Por cierto, el diámetro del círculo de referencia, es decir, el diámetro del círculo de graduación, afecta la velocidad de mudanza . La fórmula de cálculo específica es:

w=2 Π n/60

V=WR

Donde w es la velocidad angular, n es la velocidad de rotación, y la unidad es r/min; R es el radio del círculo de graduación .

En aplicaciones prácticas, generalmente elegimos dientes helicoidales . En cuanto a la comparación entre dientes rectos y dientes helicoidales, los dientes helicoidales tienen las siguientes diferencias:

A . La operación es estable y el ruido es bajo . porque solo una parte de cada superficie del diente de la marcha helicoidal participa en el proceso de malla, o se entiende que cada diente participa gradualmente en el maleh

b . La capacidad de carga de los engranajes helicoidales con el mismo módulo y ancho es mayor que la de los engranajes espolones, porque el ancho del diente efectivo de los engranajes helicoidales es mayor en este caso .

C . Debido a que hay más superficies de contacto de malla, la precisión de los dientes helicoidales es generalmente mejor que la de los dientes rectos del mismo grado .

D . Debido a que el engranaje helicoidal tiene la rotación de la izquierda y la mano derecha, la dirección debe determinarse cuando coincide con el bastidor . En general, el engranaje izquierdo coincide con el estante de la mano derecha .

E . Helix Angle es una característica especial de los engranajes helicoidales . en términos generales, el ángulo de la hélice de los engranajes helicoidales al que generalmente nos referimos se refiere al ángulo de la helicera en la superficie cilíndrica de indexación . Mande sides. Although increasing the helix angle brings many advantages, the axial force generated during operation also increases. Therefore, the size of the helix angle should depend on the quality requirements and machining accuracy of the work. Generally, it is 8-25. If there are special requirements for noise, it can be taken as a larger value according to the situación .

Podemos hacer una rejilla de engranajes planos de buena calidad .
