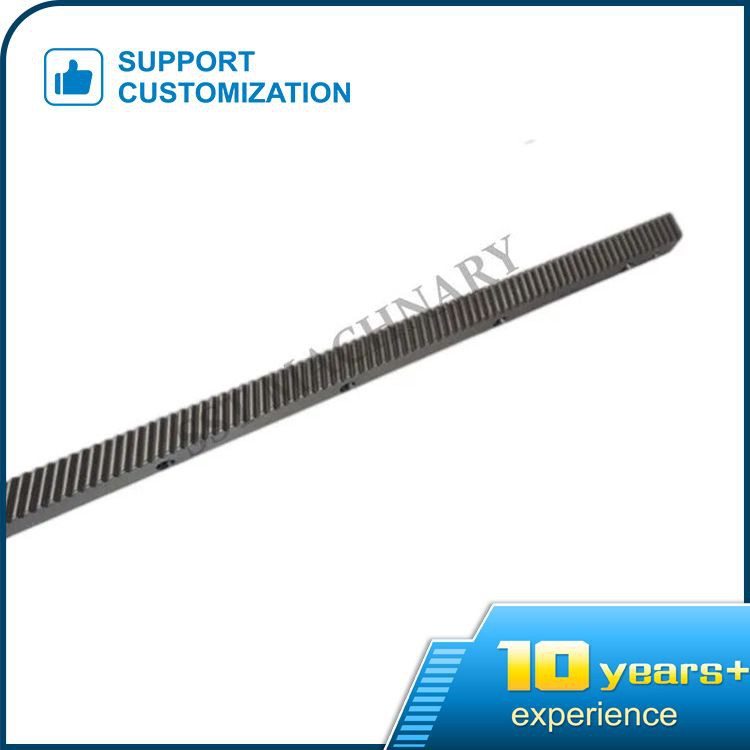

Cremallera de engranajes M3

Instrucciones de instalación y conexión del rack:

Para instalar y empalmar la cremallera de engranajes M3 más suavemente, las caras de los extremos de ambos extremos de la cremallera estándar se procesarán en medios dientes y las caras de los extremos de los dientes inferiores tendrán una tolerancia negativa, para facilitar la conexión con el cara final de la siguiente rejilla y los medios dientes para formar un diente completo. El bastidor se puede utilizar indefinidamente mediante empalmes.

Al instalar la cremallera M3, taladre previamente el orificio de instalación en el ángulo del perfil del diente. Durante el montaje, taladre el agujero. También se puede añadir el agujero. El tornillo de instalación debe bloquearse con la llave dinamométrica y la mesa. Fije el tornillo hexagonal con un par de 12,9. Para bastidores de 0.5M de largo, se debe utilizar un pasador de ubicación. Se recomienda comprobar la reacción de la conexión bajo carga cuando se utiliza el bastidor emparejado con carga elevada.

Método de instalación rápida de la cremallera M3

1. Preapriete y fije la posición de la rejilla con tornillos.

2. Utilice el calibre de dientes invertidos para ayudar en la instalación del bastidor de conexión. La cremallera de conexión se mueve hacia adelante y hacia atrás para hacer que el calibre de los dientes y la cremallera entren en contacto total y garantizar el estándar de paso de los dientes de empalme.

3. Después del ajuste, verifique el paralelismo de la rejilla y el paralelismo entre las rejillas, y verifique la rectitud de la rejilla.

4. Después de la inspección, fije el bastidor de acuerdo con la precarga, apriete los tornillos con un torque de 12,9 y luego instale el pasador de ubicación.

Método de instalación del medidor de rack.

1. Preapriete y fije la posición de la rejilla con tornillos.

2. Coloque la barra redonda en cualquier diente del bastidor y mida la distancia desde la parte inferior del bastidor hasta el punto más alto de la barra redonda con un micrómetro en forma de arco como valor de referencia de instalación.

3. Coloque la barra redonda en los dientes de conexión de la rejilla y la rejilla de conexión, mida la distancia desde la parte inferior de la rejilla hasta el punto más alto de la barra redonda con el valor de referencia como punto de referencia y alcance el valor de referencia que establecimos. ajustando hacia adelante y hacia atrás.

4. Después del ajuste, verifique el paralelismo de la rejilla y el paralelismo entre las rejillas, y también verifique la rectitud de la rejilla.

5. Después de la inspección, fije el bastidor de acuerdo con la precarga, apriete los tornillos con un torque de 12,9 y luego instale el pasador de ubicación.
