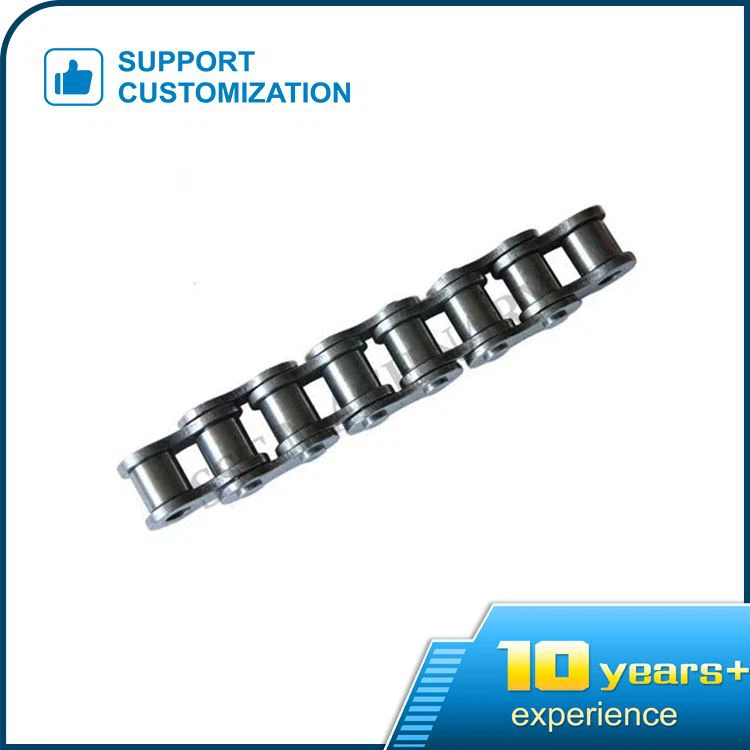

Cadena de rodillos 10B

La cadena de rodillos de la cadena de transmisión 10B es una herramienta que se utiliza para compactar en un todo las piezas de conexión almacenadas en una máquina y es una parte importante para mejorar el rendimiento de la máquina; Los modelos y tamaños de cadenas de transmisión comúnmente utilizados se dividen principalmente en los dos tipos siguientes: uno es el tipo de cadena, que es el estándar métrico estadounidense. La segunda es la cadena tipo B, que es el estándar británico europeo.

Clasificación de la cadena de transmisión Cadena de rodillos 10B: 1. Se puede dividir en cadena de una hilera, cadena de dos hileras y cadena de varias hileras según el número de columnas. 2. Se divide en cadena de paso corto, cadena de paso doble y cadena de paso largo según el paso. 3. Según la precisión, se puede dividir en cadena de precisión ordinaria, cadena de rodillos de precisión (manguito) y cadena de alta precisión.

cadena de rodillos 10Bparámetros

El diámetro exterior del rodillo 10B es de 10,16 mm, cadena de rodillos de precisión de paso corto serie A 10A: paso 15,875, diámetro del rodillo 10,16, ancho interior de la sección interior 9,4, diámetro del pasador 5,08, longitud del pasador 20,7/22,2, altura de la placa de la cadena interior 15,09, espesor de la placa de la cadena 2,03, carga de tracción máxima 22,2/5045, carga de tracción promedio 29,4 y peso 1,02 kg por metro.

Cadena de rodillos de precisión de paso corto serie B 10B: paso 15,875, diámetro del rodillo 10,16, ancho interior de la sección interior 9,65, diámetro del pasador 5,08, longitud del pasador 19,5/20,9, altura de la placa de la cadena interior 14,7, espesor de la placa de la cadena 1,7, carga de tracción máxima 22,4/5091, carga de tracción promedio 27,5, peso 0,93 kg por metro.

Las cadenas de rodillos se pueden convertir en cadenas de una hilera y en cadenas de varias hileras. Cuando es necesario soportar grandes cargas y transmitir gran potencia, se pueden utilizar cadenas de varias hileras. La cadena de varias filas equivale a varias cadenas ordinarias de una sola fila conectadas entre sí mediante un eje de pasador largo. Su capacidad de carga es proporcional al número de filas. Sin embargo, cuantas más filas, más difícil es hacer que cada fila soporte una fuerza uniforme. Por tanto, el número de filas no debería ser demasiado. Generalmente se utilizan cadenas de dos hileras y cadenas de tres hileras.
