Antes de seleccionar un accesorio hidráulico, primero debe determinar si sus roscas coincidirán con la manguera que ha seleccionado. La medición e identificación de los accesorios se realiza fácilmente, pero debe tener las herramientas correctas. Estas herramientas incluyen pinzas ID/OD y medidores de paso de rosca.
Fiture 1

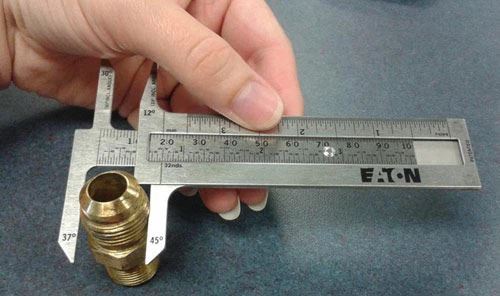

1) Usando el medidor de paso de rosca, como se ve en la Figura 1, simplemente coloque los dientes de calibre en los hilos hasta que se encuentre un ajuste apretado. Asegúrese de que no haya espacio entre los dientes del medidor y el accesorio. Si el accesorio no es nuevo o está desgastado, es posible que tenga dificultades para encontrar una coincidencia, por lo que es mejor usar siempre accesorios nuevos. Los fabricantes de accesorios proporcionan guías de identificación de roscas en folletos o en sus sitios web, por lo que simplemente necesita hacer coincidir la medición de rosca con los gráficos relevantes.
Para medir el diámetro exterior de la rosca (o rosca macho), coloque la pinza ID/OD alrededor de las roscas de conexión para un ajuste ajustado, como se muestra en la Figura 2. Para el diámetro interior (o rosca hembra), inserte la pinza en el accesorio para la medición correcta y haga coincidir con las tablas de datos del fabricante.
También debe saber si su accesorio es cónico o paralelo, es decir, si está en ángulo o mide el mismo ancho de un extremo de las roscas al otro.
Comprender algunos de los tipos de conectores más comunes ayudará a identificarlos y medirlos en las guías de identificación de roscas. Los conectores NPTF (National Pipe Tapered Fuel) se utilizan en aplicaciones de alimentación de fluidos, aunque no se recomiendan. Otros diseños comunes son NPT, SAE J514 JIC/37°, SAE J1926 jefe de junta tórica de rosca recta, SAE J512 45°, SAE J1453 sello frontal de junta tórica, conectores ISO y DIN, entre otros.
